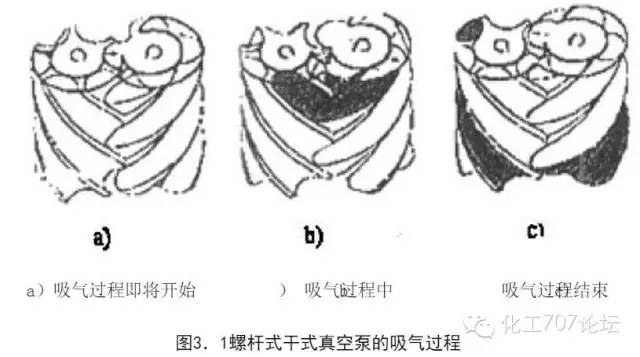

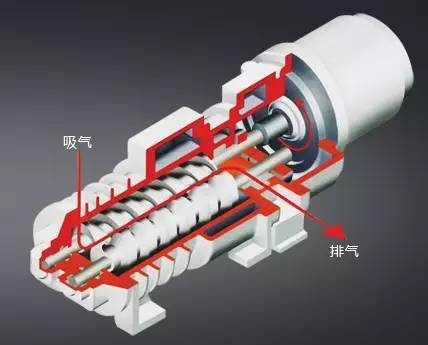

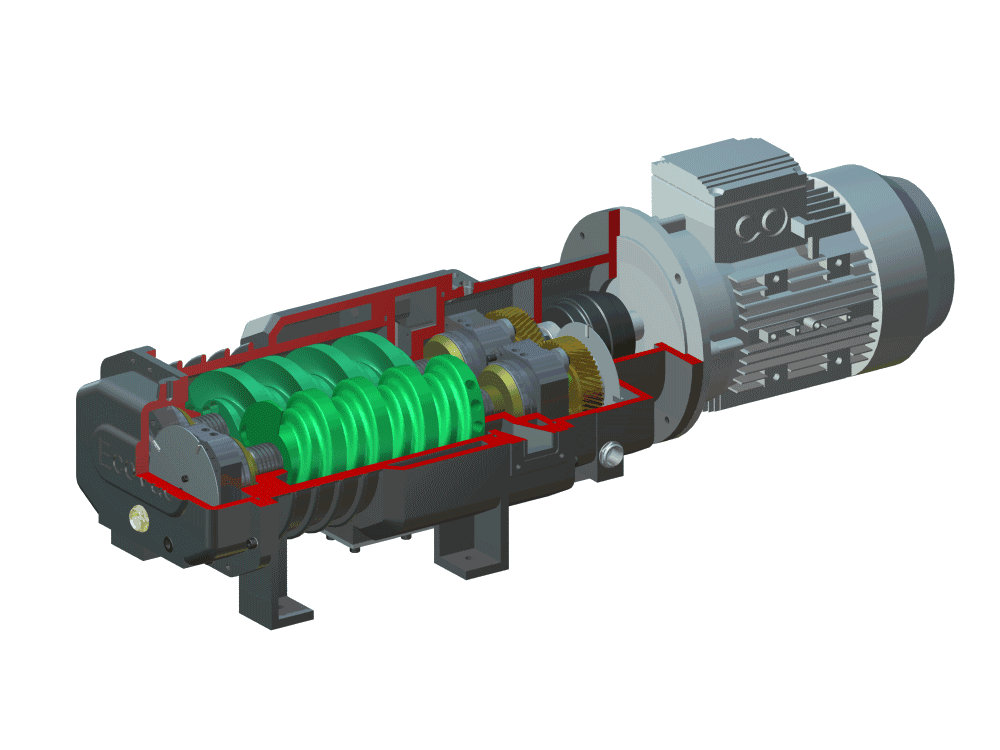

下图示出螺杆泵的吸气过程，所研究的一对齿用箭头标出。在图中，阳转子按逆时针方向旋转，阴转子按顺时针方向旋转。图中的转子端面是吸气端面。

　　图a示出吸气过程即将开始时的转子位置。在这一时刻，这一对齿前端的型线完全啮合，且即将与吸气口连接。随着转子开始转动，由于齿的一端逐渐脱离啮合而形成了齿间容积，这个齿间容积的扩大，在其内部形成了一定的真空，而此齿间容积又仅与吸气口连通，因此气体便在压差作用下流入其中，如图b中阴影部分所示。在随后的转子旋转过程中，阳转子齿不断从阴转子齿的齿槽中脱离出来，齿间容积不断扩大，并与吸气孔口保持连通。

　　吸气过程结束时的转子位置如图c所示，其最显著的特点是齿间容积达到最大值。随着转子的旋转，所研究的齿间容积不会再增加。齿间容积在此位置与吸气孔口断开，吸气过程结束。

　　2 压缩过程

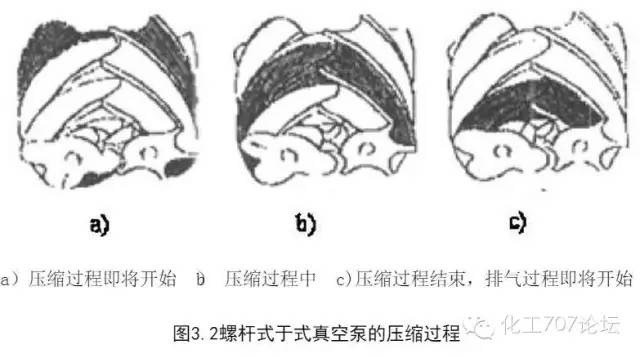

　　下图示出螺杆泵的压缩过程。图中的转子端面是排气端面。在这里，阳转子沿顺时针方向旋转，阴转子沿逆时针方向旋转。

　　图a示出螺杆泵压缩过程即将开始时的转子位置。此时气体被转子齿和机壳包围在一个封闭的空间中，齿间容积由于转子齿的啮合就要开始减小。 随着转子的旋转，齿间容积由于转子齿的啮合而不断减小。被密封在齿间容积中的气体被占据体积也随之减小，导致压力升高，从而实现气体的压缩过程，如图b所示。压缩过程可一直持续到齿间容积即将与排气孔口连通之前。如图c所示。

　　3 排气过程

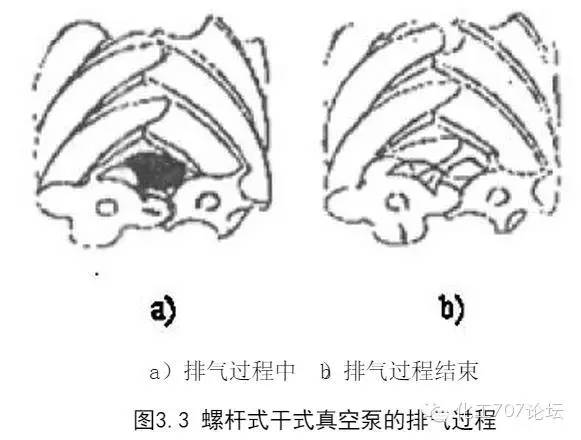

　　下图示出螺杆泵的排气过程。齿间容积与排气孔口连通后，即开始排气过程。随着齿间容积的不断缩小，具有排气压力的气体逐渐通过排气孔口被排出，如图a

　　所示。这个过程一直持续到齿末端的型线完全啮合，如图b所示。此时，齿间容积内的气体通过排气孔口被完全排出，封闭的齿间容积的体积变为零。
