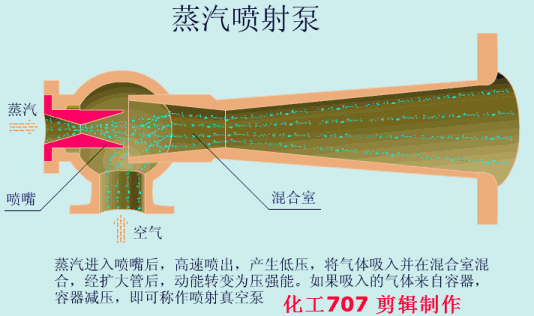

蒸汽喷射真空泵有一定压强的工作，蒸汽通过拉瓦尔喷咀，减压增速（蒸汽的势能转变为动能）以超音速喷入混合室，与被抽介质混合，进行能量交换，混合后的气体进入扩压器，减速增压（动通转化为压强能），为了减少后级泵的抽气负荷，配置冷凝器，通过有一定温差的两种介质对流，进行热交换，达到冷凝高温介质目的，排到大气压。(原理见下图） 喷射真空泵的内部构件主要有拉瓦尔喷嘴和扩压器组成，单级蒸汽喷射泵的结构如图1所示，其它各级的结构形式与此基本相同。

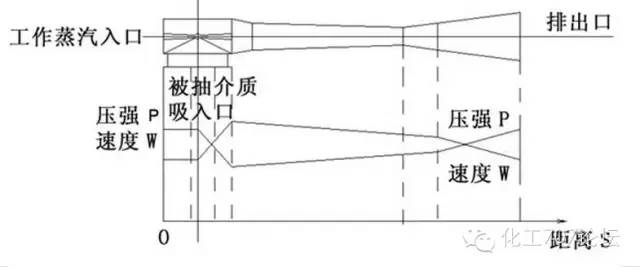

其工作过程可分为三个阶段：绝热膨胀阶段、混合阶段、压缩阶段。
在绝热膨胀阶段，工作蒸汽通过缩放喷嘴后，压力能转化为速度能，以极高的速度进入扩压器，同时工作蒸汽的压力在喷嘴出口处下降，形成真空把被抽气体吸入；
混合阶段，被抽气体进入扩压器，在扩压器中，蒸汽与被抽气体发生碰撞、混合，进行能量交换，到扩压器喉部完成混合，两种气体达到同一速度；
压缩阶段，经过扩压器喉部后，混合气速度降低，压力进一步上升，在扩压器出口达到大气压力或后一级喷射器的入口压力，把被抽气体排出。
喷射真空泵的内部构件主要有拉瓦尔喷嘴和扩压器组成，单级蒸汽喷射泵的结构如图1所示，其它各级的结构形式与此基本相同。
